さきほどUPした記事を見てくださったfujikko_alphaさんから、配線図に関して助言を頂きました。
これはもうすぐ確認しないとと思い、頂いた助言通りにつなぎ直したところ、一部の基板で起きた乱れも解消できました。
もうfujikkoさんに感謝しきりです。

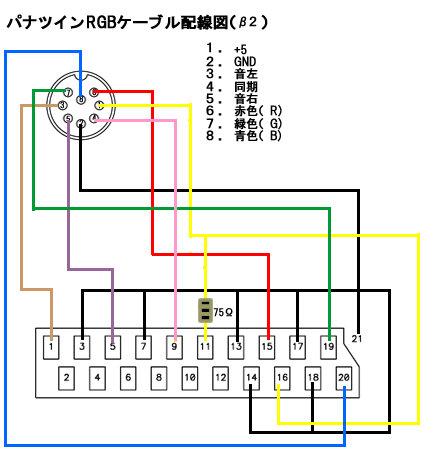

以下、訂正版の配線図になります。
