ファイティングレイヤーのキック線の作り方を検索して来られる方が定期的にいらっしゃるようなのでまとめてみます。

※基本的にはファイティングレイヤーの基板はJVSに対応しているので、JVS環境があればこのような配線を行う必要はありません。

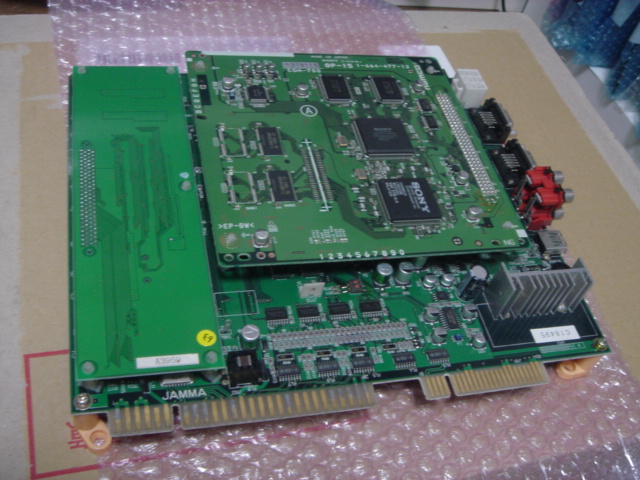

ファイティングレイヤーの基板の写真。
JAMMA端子の右にあるnamco拡張用の端子に、namco拡張エッジコネクターを使って配線します。
namco拡張コネクターは基板屋さんなら大体在庫があると思います。

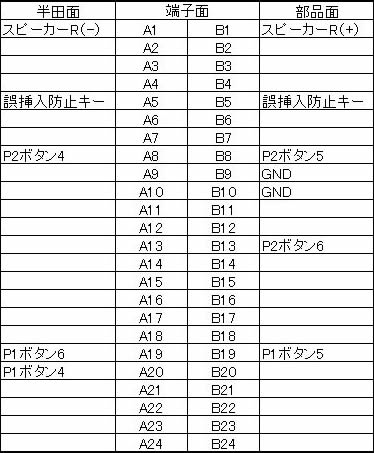

配線は以下の通り。











このように配線すれば問題なく動作します。
